Работа с внешними ссылками в AutoCAD

В AutoCAD часто приходится работать с вставками в чертеж, подложками. Это могут быть растры, отсканированные изображения, PDF-документы, карты, планы, подробные схемы и т. д., даже обычные чертежи DWG. По внешним ссылкам удобно «копировать» чертежи, обрисовывать их с помощью AutoCAD.

Часто возникают вопросы при работе с документами:

Разберем все эти вопросы по порядку.

AutoCAD не видит внедренное изображение, показывается только его рамка и путь к файлу

Да, при открытии чертежа, куда должно быть внедрено изображение (скан, контур, карта, план и т.д.) или PDF, то отображается только контур этой подложки, необходимо предварительно узнать какая конкретно внешняя ссылка не видна на плане где находится ваш файл.

1. Выделить недостающий кадр изображения (подложка ), вверху появится кнопка «Внешние ссылки», нажмите на нее. Если у вас классический интерфейс AutoCAD, зайдите в меню «Вставка» — там «Внешние ссылки» .

2 В окне менеджера внешних ссылок в AutoCAD ищем строку ссылки со статусом « Не найдено ». AutoCAD не найдет это изображение в этом пути при загрузке чертежа.

Кстати, информацию о внедренном изображении можно посмотреть и в окне свойств чертежа. Нажмите Ctrl+1 при выделенном объекте изображения.

3. Нажмите на нужную строку со статусом «Не найдено» и внизу окна «Внешние ссылки» вы увидите другой настройки.

Как загрузить растровое изображение в AutoCAD, определить правильную ссылку на файл?

4. Чтобы направить AutoCAD на правильный файл внешней ссылки, нажмите кнопку «.» справа в строке «Сохраненный путь»:

5. Выбираем нужный фоновый файл, нажимаем на него, «Открыть» .

Примечание: У вас должен быть фоновый доступ к этому файлу. Если файла для встраивания просто нет, например, чертеж создан не вами и вы получили только чертеж DWG при передаче, без встроенного растрового или PDF-файла, вы не сможете отобразить изображение в приведенном выше, потому что будет быть ничем, чтобы представлять это. В этом случае вам необходимо запросить другой фоновый файл, поместить его в папку с файлом чертежа DWG и загрузить, как показано на изображении выше.

После ввода правильного файла изображение, загруженное в чертеж появится:

Как управлять внешними ссылками в AutoCAD?

Через окно «Внешние ссылки» (см. пункт 1) очень удобно управлять внешними ссылками на файлы и изменять их статус. Щелкните правой кнопкой мыши по нужной строке ссылки, чтобы выбрать нужные задачи:

• Открыть — открывает объект (изображение, скан, PDF и т. д.) в отдельном окно с помощью Windows.
• Вставить… — вставить новую ссылку на изображение, файл PDF, отсканированное изображение и т. д.
• Загрузить — отключает отображение встроенное изображение. Это может быть полезно при работе с много ссылок или тяжелых изображений. Сама ссылка и путь к ней не будут удалены.
• Удалить — удалить ссылку из чертежа AutoCAD.
• Путь — В версии AutoCAD 2013 появилась возможность управлять типом пути ссылки — «Полный» или «Относительный».

Совет : При работе со многими встроенными изображениями рекомендуется создать » » в рабочей папке чертежей DWG и поместите в нее все внешние ссылки с относительными путями . В этом случае при перемещении папки с чертежами и «подложками» изображения не будут потеряны.

Для справки полный путь : используется, например, при работа с внешними ссылками, общими для нескольких пользователей, размещенными на сервере организации.

Источник

AutoCAD

Ошибка загрузки содержимого

Вставка и удаление чертежей в качестве внешних ссылок

Автор:

Вы можете прикрепить любой файл из чертежа к текущему чертежу в качестве внешней ссылки.

Прикрепленные внешние ссылки являются ссылками пространства модели на указанный файл чертежа. Изменения, внесенные в ссылочный чертеж, автоматически отражаются в текущем чертеже при открытии или перезагрузке внешней ссылки. Прикрепленные внешние ссылки существенно не увеличивают размер текущего чертежа.

При вставке чертежей в качестве внешних ссылок вы можете сделать следующее:

• Координируйте свои действия с действия других разработчиков, ссылающихся на другие чертежи и с учетом изменений, внесенных другими участниками проекта. Кроме того, есть возможность собрать основной чертеж из фрагментов, которые будут меняться в процессе разработки проекта.
• Убедитесь, что на экране отображаются последние фрагменты плана. При открытии чертежа все чертежи, встроенные в качестве внешних ссылок, автоматически перезагружаются, чтобы в чертеже всегда отражались последние изменения, внесенные в соответствующий файл чертежа.
• Логически отделяйте имена слоев, стили размеров, стили текста и другие именованные элементы от основного чертежа и связанных с ним чертежей.
• Объединение (вставка) постоянно связанных чертежей с текущим чертежом, когда проект завершен и готов к архивации.

Вставка внешней ссылки

Существует несколько способов вставки внешней ссылки.

• Перейдите на вкладку «Вид» Палитры панель Палитра внешних ссылок .
• Выберите меню «Инструменты» Палитры Диспетчер ссылок .
• Введите «REFERENCES» в командной строке.
• Введите команду «MAPPET» в командной строке.

При работе с палитрой «Внешняя ссылка» рекомендуется включить функцию автоматического скрытия или закрепить палитру. Когда вы указываете точку вставки внешней ссылки, палитра автоматически скрывается с экрана.

Внешние ссылки также можно вставлять в чертеж из Control Center™. С его помощью процедура вставки упрощается, так как позволяет не только просматривать вхождения рисунков и их описания, но и быстро вставлять внешние ссылки на чертеж простым перетаскиванием. Внешнюю ссылку можно вставить, перетащив ее из Центра управления или выбрав «Вставить как внешнюю ссылку» в контекстном меню.

Управление путями внешних ссылок

Чтобы указать местоположение внешней ссылки , вы можете сохранить полный путь, сохранить (частичный) относительный путь или не сохранять никакого пути. По умолчанию выбран относительный путь. Вы можете использовать системную переменную REFPATHTYPE, чтобы изменить тип пути по умолчанию. Если основной чертеж еще не сохранен, в столбце «Сохраненный путь» отображается полный путь с префиксом в виде звездочки, указывающим, что изменение будет применено после сохранения основного чертежа. Пока файл не будет сохранен, на панель «Сведения» палитры «Внешние ссылки» будет добавлено новое свойство, доступное только для чтения, под названием «Ожидаемый относительный путь». При сохранении файла свойство «Относительный путь в ожидании» удаляется.

Получать уведомления о внешних ссылках

Если к чертежу прикреплены внешние ссылки, соответствующий значок состояния будет отображаться на панели инструментов.

Если по адресу, указанному во внешней ссылке, проект не найден, на значке ссылки появится восклицательный знак. При нажатии на значок внешних ссылок откроется палитра. «Внешние ссылки».

Удаление прикрепленных чертежей в качестве внешних ссылок

Чтобы окончательно удалить внешнюю ссылку из чертежа, ее необходимо удалить, а не удалять. Команда «Удалить» удаляет внешние ссылки и все связанные с ними данные (например, определения слоев).

Если в родительском чертеже есть вложенные внешние ссылки, необходимо открыть внешнюю ссылку, в которую она вложена, а не пытаться удалить ее из ссылки. удалить из основного чертежа. Используйте представление в виде дерева, чтобы увидеть, как связанные файлы связаны друг с другом.

Выделение внешних ссылок на чертеже

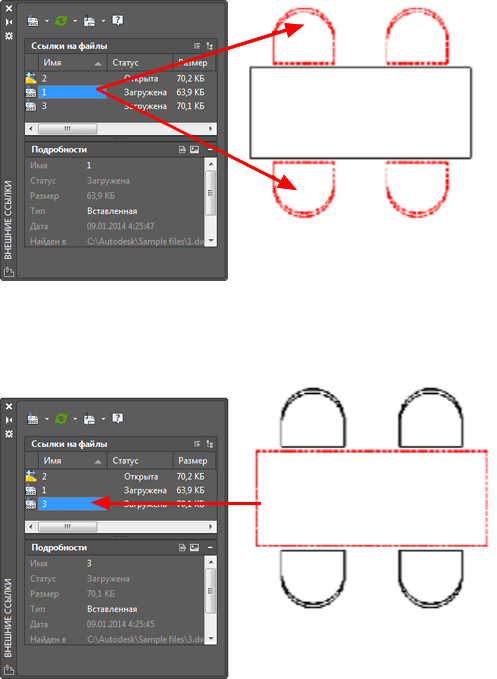

Чтобы найти внешнюю ссылку в сложном чертеже, выберите элемент в списке Внешние ссылки палитра для выделения всех его видимых экземпляров на чертеже. Вы также можете выбрать внешнюю ссылку на чертеже и выделить ее имя в палитре «Внешние ссылки».

Чтобы найти внешнюю ссылку в сложном чертеже, выберите элемент в палитре «Диспетчер ссылок» и выделите все видимые экземпляры это на чертеже. Напротив, когда вы выбираете внешнюю ссылку на чертеже, ее имя выделяется в палитре Диспетчер ссылок.

Управление свойствами слоев, на которые ссылаются

Вы можете включать и выключать ссылки на внешние слои и устанавливать их цвет, тип линий и другие свойства. Изменения, внесенные в текущий чертеж, могут быть временными или постоянными. Если значение системной переменной VISRETAIN равно 0, эти изменения применяются только к текущему сеансу рисования. Значения свойств сбрасываются при завершении сеанса или при перезагрузке или удалении внешней ссылки.

Кроме того, вы можете контролировать уровень, при котором внешняя ссылка исчезает на заднем плане. Системная переменная XDWGFADECTL определяет процент смешивания для всех внешних ссылок на чертеже.

Обрезать внешних ссылок с рамками

Чертежи могут содержать обрезанные внешние ссылки. Системная переменная XCLIPFRAME должна быть включена для отображения пути отсечения.

Шрифт

AutoCAD

Ошибка при загрузке содержимого

Вставка и удаление чертежей в качестве внешних ссылок

Автор:

Вы можете прикрепить любой файл чертежа к текущему чертежу как внешний ссылка .

Вложенные внешние ссылки являются ссылками пространства модели указанного файла чертежа. Изменения, внесенные в ссылочный чертеж, автоматически отражаются в текущем чертеже при открытии или перезагрузке внешней ссылки. Прикрепленные внешние ссылки существенно не увеличивают размер текущего чертежа.

При вставке чертежей в качестве внешних ссылок вы можете сделать следующее:

• Координировать свои действия с другими разработчиками в соответствии с к другим чертежам и с учетом изменений, внесенных другими участниками проекта. Кроме того, есть возможность собрать основной чертеж из фрагментов, которые будут меняться в процессе разработки проекта.
• Убедитесь, что на экране доступны последние версии фрагментов чертежа. При открытии чертежа все чертежи, встроенные в качестве внешних ссылок, автоматически перезагружаются, чтобы в чертеже всегда отражались последние изменения, внесенные в соответствующий файл чертежа.
• Логически отделяйте имена слоев, стили размеров, стили текста и другие именованные элементы от основного чертежа и связанных с ним чертежей.
• Объединяйте (вставляйте) чертежи, постоянно связанные с текущим чертежом, когда проект завершен и готов к архивации.

Вставка внешней ссылки

Существует несколько способов вставки внешней ссылки.

• Перейдите на вкладку «Вид» Палитры панель Палитра внешних ссылок .
• Выберите меню «Инструменты» Палитры Диспетчер ссылок .
• Введите «REFERENCES» в командной строке.
• Введите команду «MAPPET» в командной строке.

При работе с палитрой «Внешняя ссылка» рекомендуется включить функцию автоматического скрытия или закрепить палитру. Когда вы указываете точку вставки внешней ссылки, палитра автоматически скрывается с экрана.

Вы также можете вставлять внешние ссылки в свой чертеж из Control Center™. С его помощью упрощается процедура вставки, так как он позволяет не только просматривать вхождения чертежа и их описания, но и быстро вставлять в чертеж внешние ссылки простым перетаскиванием. Вы можете вставить внешнюю ссылку, перетащив ее из Центра управления или выбрав «Вставить как внешнюю ссылку» в контекстном меню.

Управление путями внешних ссылок

Указание местоположения внешней ссылки, вы можете сохранить полный путь, сохранить (частичный) относительный путь или не сохранить путь. Итак, по умолчанию выбран параметр «Относительный путь». Вы можете использовать системную переменную REFPATHTYPE, чтобы изменить тип пути по умолчанию. Если основной чертеж еще не сохранен, в столбце «Сохраненный путь» отображается полный путь. со звездочкой, указывающей, что изменение вступит в силу после сохранения основного чертежа. Пока файл не будет сохранен, на панель «Сведения» палитры «Внешние ссылки» будет добавлено новое свойство, доступное только для чтения, под названием «Ожидаемый относительный путь». При сохранении файла свойство «Относительный путь в ожидании» удаляется.

Получать уведомления о внешних ссылках

Если к чертежу прикреплены внешние ссылки, соответствующий значок состояния будет отображаться на панели инструментов.

Если по адресу, указанному во внешней ссылке, проект не найден, на значке ссылки появится восклицательный знак. Щелкните значок «Внешние ссылки», чтобы открыть палитру «Внешние ссылки».

Удаление чертежей, прикрепленных как внешние ссылки

Чтобы окончательно удалить внешнюю ссылку из чертежа, ее необходимо удалить, а не удалить. С помощью команды «Удалить» удаляются внешние ссылки и все связанные с ними данные (например, определения слоев).

Если на основном чертеже есть вложенные внешние ссылки, для их удаления необходимо открыть файл внешней ссылки, в котором они находятся. являются вложенными и удаляют их там, а не через основной, важный чертеж. Используйте древовидные элементы управления в правом верхнем углу палитры «Внешние ссылки», чтобы просмотреть структуру вложенных внешних ссылок.

Выделение внешних ссылок на чертеже

Чтобы найти внешнюю ссылку на сложном чертеже, выберите элемент в палитре «Внешние ссылки», чтобы выделить все его видимые экземпляры на чертеже. Вы также можете выбрать внешнюю ссылку на чертеже и выделите его имя в палитре «Внешние ссылки».

Чтобы найти внешнюю ссылку в сложном чертеже, выберите элемент в палитре «Диспетчер ссылок» и выделите все его видимые экземпляры на чертеже. Напротив, когда вы выбираете внешнюю ссылку на чертеже, ее имя выделяется в палитре Диспетчер ссылок.

Управление свойствами слоев, на которые ссылаются

Вы можете включать и выключать ссылки на внешние слои и устанавливать их цвет, тип линий и другие свойства. Изменения, внесенные в текущий чертеж, могут быть временными или постоянными. Если для системной переменной VISRETAIN установлено значение 0, эти изменения применяются только к текущему сеансу рисования. Значения свойств сбрасываются при завершении сеанса или при перезагрузке или удалении внешней ссылки.

Кроме того, вы можете контролировать уровень, при котором внешняя ссылка исчезает на заднем плане. Системная переменная XDWGFADECTL определяет процент слияния для всех внешних ссылок на чертеже.

Переопределить текущий слой

По умолчанию все новые объекты создаются на текущем слое. Для новых объектов внешних ссылок можно указать слой по умолчанию, отличный от текущего, указав слой с помощью системной переменной XREFLAYER. Замораживание этого слоя отключает видимость всех объектов во внешней ссылке независимо от настроек внешнего слоя.

Отсечение внешних ссылок с контурами

Чертежи могут содержать отсеченные внешние ссылки. Системная переменная XCLIPFRAME.
